30余年沉淀
消化瑞士技術(shù)
國貨替代深耕2025

國家高企認(rèn)證 省級專精特資質(zhì) 省級工程技術(shù)中心 質(zhì)量體系認(rèn)證 產(chǎn)權(quán)體系認(rèn)證 產(chǎn)學(xué)研基地

服務(wù)熱線：+86 756 8626887

您的位置： 首頁 > 技術(shù)支持 > 超聲波焊接原理 > 影響超聲波焊接的因素有哪些

影響超聲波焊接的因素有哪些

返回列表 來源：發(fā)布日期： 2019.04.23

超聲波焊接機(jī)熔接產(chǎn)品時(shí)常會遇到一些不良問題，影響生產(chǎn)的進(jìn)程及產(chǎn)品質(zhì)量。如何解決超聲波塑膠焊接設(shè)備在產(chǎn)品焊接過程中造成的不良呢？一起來看看。

1、超聲波焊接對原材料的要求

? 聚合物結(jié)構(gòu)：

將單體結(jié)合在一起的過程稱為“聚合”，聚合物基本可分為兩大類：熱塑性和熱固性。熱塑性材料加熱成型后還可以重新再次軟化和成型，
基所經(jīng)歷的只是狀態(tài)的變化而已-這種特性使決定了熱塑性材料超聲波壓合的適應(yīng)性。熱固性材料是通過不可逆反的化學(xué)反應(yīng)生成的，再次加
熱或加壓均不能使已成型的熱固性產(chǎn)品軟化，所以傳統(tǒng)上一直認(rèn)為熱固性材料是不適合使用超音波的。

? 材料相融性

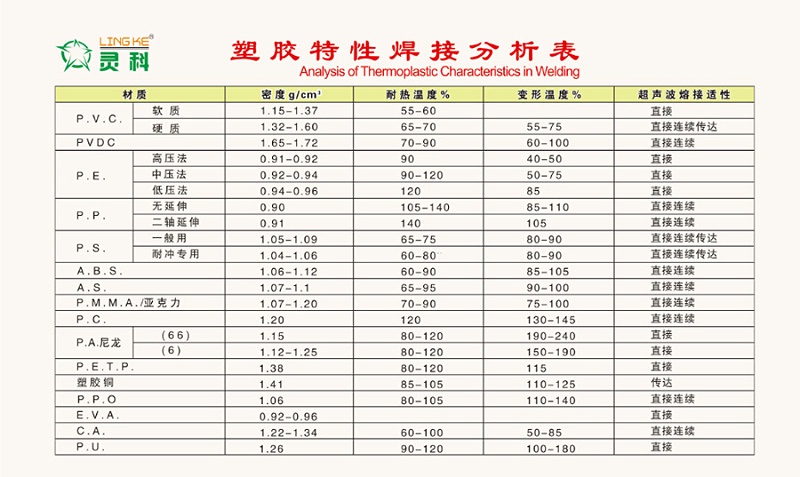

塑料的熔接特性

? 影響超聲波焊接效果的其他因素
有吸水特性的材料,例如：聚碳酸脂、聚砜、尼龍。
塑料加入混合物料后因應(yīng)注意混合物的比例
有問題的脫模劑：硅脂類、特富龍、內(nèi)部潤滑劑、色粉、再生料、防火劑等。

2、超聲波焊接設(shè)備與夾具設(shè)計(jì)對焊接效果的影響

? 超聲波塑料熔接機(jī)的主要部件：換能器、增幅器、焊頭。超聲波增幅器和焊頭的主要材質(zhì)為：鈦合金或鋁合金。

? 根據(jù)產(chǎn)品大小選擇適當(dāng)頻率的焊接機(jī)

? 超聲波焊頭表面振幅設(shè)計(jì)
焊接頭表面振幅 = 換能器表面振幅 x 調(diào)幅器增益 x 焊接頭增益

3、塑料件的結(jié)構(gòu)
為了獲得完美的產(chǎn)品外觀、牢固可靠的焊點(diǎn)，必須遵循三個(gè)主要設(shè)計(jì)方向：
一、最初接觸的兩個(gè)表面必須小，以便將所需能量集中，并盡量減少所需要的總能量（即焊接時(shí)間）來完成熔接。
二、找到適合的固定和對齊的方法，如塑料件的接插孔、臺階或企口之類。
三、焊頭需直接接觸并覆蓋全部焊接區(qū)域，以滿足焊接點(diǎn)所需的能量傳導(dǎo)。

4、焊接線設(shè)計(jì)

焊接線是超聲波直接作用熔化的部分，其基本的兩種設(shè)計(jì)方式：能量導(dǎo)向、剪切設(shè)計(jì) 。具體可參考文章“超聲波焊接線工藝圖解”

5、超聲波焊接制程控制

在超聲波熔接作業(yè)中，產(chǎn)品表面產(chǎn)生傷痕、結(jié)合處斷裂或有裂痕、產(chǎn)生溢料或毛邊、熔接后尺寸無法控制于公差內(nèi)等不良時(shí)，首先要檢查
設(shè)備參數(shù)控制，并通過合理的實(shí)驗(yàn)來優(yōu)化執(zhí)行參數(shù)（預(yù)壓力、下降速度、延遲時(shí)間、熔接時(shí)間、引用介質(zhì)覆蓋（如ＰＥ袋）、模治具表面處
理（硬化或鍍鉻）、機(jī)臺段數(shù)降低或減少上模擴(kuò)大比等），以獲得良好的品質(zhì)。超聲波在塑料件中傳播，塑料件或多或少對超聲波能量有吸收
和衰減，從而對超聲加工效果產(chǎn)生一定的影響，塑料一般有非晶體材料之分，按硬度有硬膠和軟膠之分，還有模數(shù)的區(qū)分，通俗地來說，硬度
高，低熔點(diǎn)的塑料超聲加工性能優(yōu)于硬度低、高熔點(diǎn)的塑料。因此，這就牽涉到超聲波加工距離的遠(yuǎn)近問題。
